- 使用上のご注意 ※本製品は精密電子機器です。お取り扱いにはご注意ください。

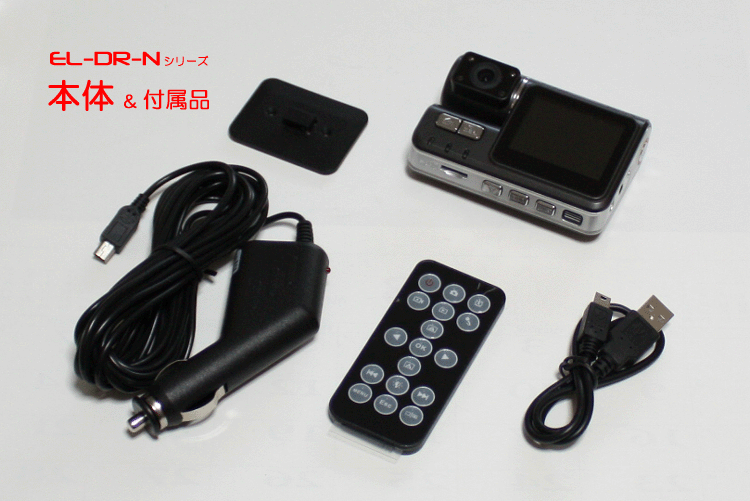

- 付属品をお確かめください
- 別売品のご案内 １、バキューム式吸盤
- EL-DR-Nシリーズドライブレコーダーの主な特長
- 電源について
- 車用
- 家庭用
- 内蔵電池
- 内蔵電池の充電について

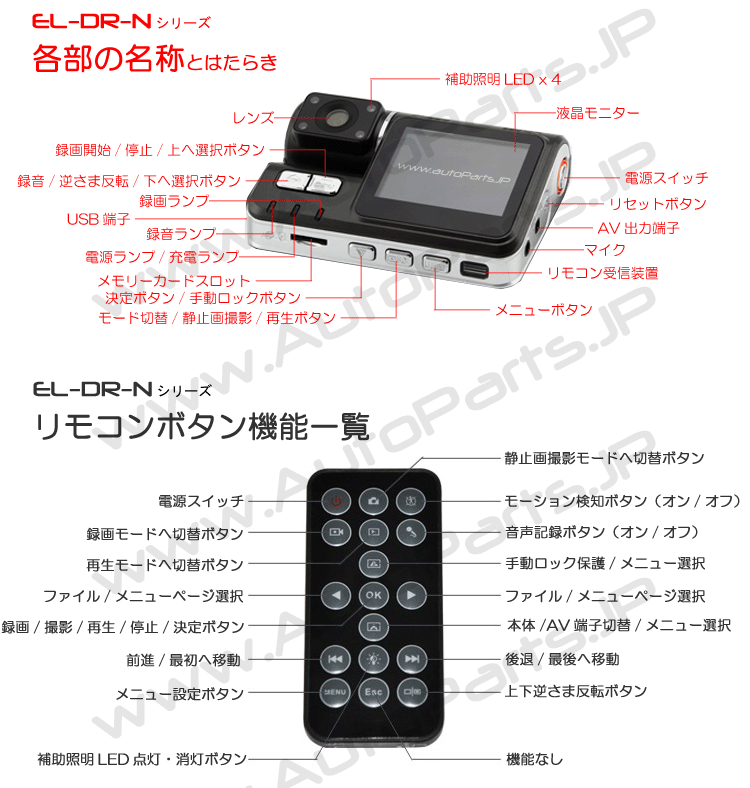

- 各部の名称とはたらき
- リモコンボタン機能一覧
- メニューおよび初期設定一覧 メニュー一覧の設定内容について、出荷時には太文字の内容に設定されています。
※本製品の取り付けには視界の妨げになったり、走行中に不意に製品が落下したりなど運転の支障がないように十分ご注意ください。
※自動車走行時には危険ですので本製品を操作や調整などを行わないでください。また運転者は走行中に画面を注視しないでください。
２、家庭用電源アダプター
３、microSDメモリーカード
※キングストン製純正品・メーカー永久保証付き・相性検証済み
※海外から流入のニセモノメモリーカード及び「偽容量」の本物カードも使用可能ですが、画面が固まったり(フリーズ)、不安定になる場合がありますので、ご注意ください。
４、３連+USBシガーソケット
５、６ヶ月延長保証
※取扱説明書・本体添付ラベルなどの注意書きに従った正常な使用状態で故障した場合には、本保証書の記載内容に基づき、無料修理または、弊社の判断により同等品へ交換いたします。
| サブメニュー項目 | 設定内容 | 意味 |
| 動画記録設定 | ||
| Image Size 解像度 | 1280x720 | 動画解像度を1280x720に設定する |
| 640x390 | 動画解像度を640x390に設定する | |
| Time stamp 定時のプリンター | On／開き | 録画映像に日付と時刻を入れる |
| Off／閉鎖 | 録画映像に日付と時刻を入れない | |
| Motion detect 運動検出 | On／開き | 動体検出機能オン |
| Off／閉鎖 | 動体検出機能オフ | |
| Audio record オーディオ | On／開き | 音声記録 |
| Off／閉鎖 | 音声記録しない | |
| Loop recording ビデオ | 1 Minutes／1分 | 動画を1分ごとに分割する |
| 2 Minutes／2分 | 動画を2分ごとに分割する | |
| 3 Minutes／3分 | 動画を3分ごとに分割する | |
| 5 Minutes／5分 | 動画を5分ごとに分割する | |
| 10 Minutes／10分 | 動画を10分ごとに分割する | |
| G-sensor 感度 | Low | 低 |
| Middle | ミドル | |
| High | 高 | |
| Off／閉鎖 | オフ | |
| Auto Record | On／開き | 自動録画 |
| Off／閉鎖 | 手動録画 | |
| Only AC | エンジン連動 | |
| Lcd Mode バックライト ※動体検知機能「オン」の場合は、 この機能が無効になります。 | 1 Minutes／1分 | 1分後モニター自動消灯 |
| 3 Minutes／3分 | 3分後モニター自動消灯 | |
| 5 Minutes／5分 | 5分後モニター自動消灯 | |
| Off／閉鎖 | モニター常時表示 | |
| システム設定 | ||
| Format フォーマット | OK／確認 | メモリカードをフォーマットする |
| Cancel／キャンセル | 戻る | |
| Language 言語 | English | 英語に設定する |
| 日本語 | 日本語に設定する | |
| Auto Power Off 電源を消し （省電力） | 15 Seconds／15目 | 15秒後自動電源オフ |
| 1 Minutes／1分 | 1分後自動電源オフ | |
| 3 Minutes／3分 | 3分後自動電源オフ | |
| 5 Minutes／5分 | 5分後自動電源オフ | |
| Off／閉鎖 | 省電力機能動作しない | |
| Default Setting 黙認設置 | OK／確認 | 初期設定に戻す |
| Cancel／キャンセル | 戻る | |
| Frequency 頻度 | 50HZ | 周波数を50Hzに設定する |
| 60HZ | 周波数を60Hzに設定する | |
| Date 日付を設置 | Set Date／日付を設置 | 日付・時刻を設定する |
| Cancel／キャンセル | 戻る | |
| TV Out テレビの出力口 | NTSC | 日本放送方式 |
| PAL | 海外放送方式 | |
| Exposure／露光 （露出補正） | +2 | +2 |
| +1 | +1 | |
| 0 | 0 | |
| -1 | -1 | |
| -2 | -2 | |
| System info | V*-******** | 本製品のファームウェア バージョン |
| 静止画撮影設定 | ||
| Image Size 解像度 | 12M 4032x3024 | 静止画解像度を4032x3024に設定する |
| 8M 3264x2448 | 静止画解像度を3264x2448に設定する | |
| 5M 2560x1920 | 静止画解像度を2560x1920に設定する | |
| 3M 2048x1536 | 静止画解像度を2048x1536に設定する | |
| 2M 1600x1200 | 静止画解像度を1600x1200に設定する | |
| Time stamp 定時のプリンター | On／開き | 録画映像に日付と時刻を入れる |
| Off／閉鎖 | 写真に日付と時刻を入れない | |
| Scene （露出モード） | Auto／自動 | オートモード |
| Portrait／肖像 | ポートレートモード | |
| Sport／運動 | スポーツモード | |
| High Sensitivity／高感度 | 明るさが不足する場所で被写体を明るく撮影できます。 | |
| Beach／砂浜 | 反射光が多くまぶしい海辺やスキー場などで撮影する場合 | |
| White Balance ホワイトバランス | Auto／自動 | |
| Daylight／日光 | ||
| Cloudy／曇り | ||
| Incandescent／タングステン | ||
| Fluorescent／蛍光 | ||
| Three Shooting 三撮影 | On／開き | 3枚連写に設定する |
| Off／閉鎖 | 3枚連写に設定しない | |
| 再生実行 | ||
| Delete 削除 | This image／当画像 | 1件削除 |
| All／全部 | 全部削除 | |
| Cancel／キャンセル | 実行しない | |
| Show thumbnails サムネイルを表示 | OK／確認 | 実行する |
| Cancel／キャンセル | 実行しない | |
| Volume adjust 音量調整 | 1 | |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
- ドライブレコーダー（ビデオカメラ・監視カメラ）としての使用方法
- シガーライター接続ケーブルをご使用の場合 （自動録画／略）
- 内蔵電池をご使用の場合
電源入れ
（3秒以上長押し）
録画開始
重要画面ロック保護
ロック解除
録画（一時）停止
電源切れ
（3秒以上長押し） - 家庭用電源AC-DC変換アダプターをご使用の場合 （自動録画／略）
- デジカメとして（静止画撮影）の使用方法
電源入れ
静止画撮影モードに切替
撮影
電源切れ - 動画・静止画の再生方法
- ドラレコ本体での再生方法
電源入れ
再生モードに切替
（3秒以上長押し）
動画/写真を選択
再生開始
再生一時停止
再生停止 - パソコンでの再生方法 ①録画内容をパソコンに移動する
- 家庭用テレビでの再生方法
- 画像上下逆さまに設定
電源入れ
3秒以上長押し
画像上下反転
3秒以上長押し
元に戻す ※本機能の設定は保存されないので、都度設定が必要になります。

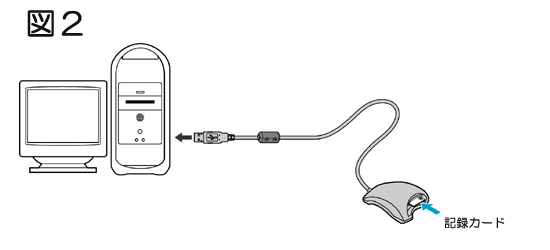

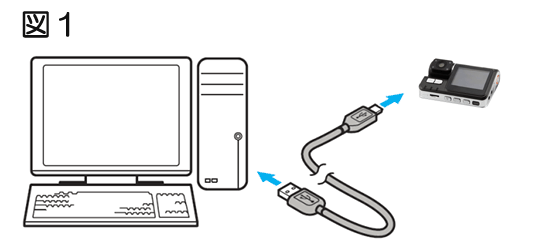

パソコンへ録画を移動する方法は、USB ケーブルでパソコンと接続して行う方法（図１）と、カードリーダを使用する方法（図２）があります。
②WMP／KMPlayerなどで録画ファイルを再生する
